機械部法蘭

機械部法蘭是工業管道上的連接件，標準是機械部JB/T79.1-94、JB/T79.2-94系列標準，用于管端之間相互連接的必備附件，機械部法蘭盤又叫法蘭凸緣盤或突緣。機械部法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱：	機械部法蘭	產品型號：	JB/T79.1-94、JB/T79.2-94
公稱通徑：	DN15～DN1200	結構形式：	圓形
公稱壓力：	1.6MPa～6.3MPa～20.0MPa	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	機械部JB/T79.1-94、JB/T79.2-94
適用介質：	水、蒸汽、燃氣、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

機械部法蘭是工業管道上的連接件，標準是機械部JB/T79.1-94、JB/T79.2-94系列標準，用于管端之間相互連接的必備附件，機械部法蘭盤又叫法蘭凸緣盤或突緣。機械部法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

結構圖

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN1.6MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸		法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	雙頭螺柱		d	f		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	f		Nmax	Smax	R
15	95	65	14	4	M12	45	2	14	39	12	4
20	105	75	14	4	M12	55	2	14	44	12	4
25	115	85	14	4	M12	65	2	14	49	12	4
32	140/135	100	18	4	M16	78	2	16	56	12	4
40	150/145	110	18	4	M16	85	3	16	64	12	4
50	165/160	125	18	4	M16	100	3	16	74	12	5
65	185/180	145	18	4	M16	120	3	18	95	15	5
80	200/195	160	18	8	M16	135	3	20	110	15	5
100	220/215	180	18	8	M16	155	3	20	130	15	5
125	250/245	210	18	8	M16	185	3	22	161	18	6
150	285/280	240	23	8	M20	210	3	24	186	18	6
(175)	310	270	23	8	M20	240	3	26	215	20	6
200	340/335	295	23	12	M20	265	3	26	240	20	6
(225)	365	325	23	12	M20	295	3	26	269	22	6
250	405	355	26/25	12	M24/M22	320	3	30	298	24	8
300	460	410	26/25	12	M24/M22	375	4	30	348	24	8

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN2.5MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸		法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	螺栓、螺柱		d	f		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	f		Nmax	Smax	R
15	95	65	14	4	M12	45	2	16	39	12	4
20	105	75	14	4	M12	55	2	16	44	12	5
25	115	85	14	4	M12	65	2	16	49	12	5
32	140/135	100	18	4	M16	78	2	18	62	15	5
40	150/145	110	18	4	M16	85	3	18	70	15	5
50	165/160	125	18	4	M16	100	3	20	80	15	5
65	185/180	145	18	8	M16	120	3	22	101	18	6
80	200/195	160	18	8	M16	135	3	22	116	18	6
100	230	190	23	8	M20	160	3	24	136	18	6
125	270	220	26/25	8	M24/M22	188	3	28	169	22	8
150	300	250	26/25	8	M24/M22	218	3	30	198	24	8
(175)	330	280	26/25	12	M24/M22	248	3	32	223	24	8
200	360	310	26/25	12	M24/M22	278	3	34	252	26	8
(225)	395	340	30	12	M27	302	3	36	281	28	8
250	425	370	30	12	M27	332	3	36	306	28	10
300	485	430	30	16	M27	390	4	40	360	30	10

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN4.0MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸		法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	螺栓、螺柱		d	f		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	f		Nmax	Smax	R
15	95	65	14	4	M12	45	2	16	39	12	4
20	105	75	14	4	M12	55	2	16	44	12	5
25	115	85	14	4	M12	65	2	16	49	12	5
32	140/135	100	18	4	M16	78	2	18	62	15	5
40	150/145	110	18	4	M16	85	3	18	70	15	5
50	165/160	125	18	4	M16	100	3	20	80	15	5
65	185/180	145	18	8	M16	120	3	22	101	18	6
80	200/195	160	18	8	M16	135	3	22	116	18	6
100	235/230	190	23	8	M20	160	3	24	140	20	6
125	270	220	26/25	8	M24/M22	188	3	28	169	22	8
150	300	250	26/25	8	M24/M22	218	3	30	198	24	8
(175)	350	295	30	12	M27	258	3	34	231	28	10
200	375	320	30	12	M27	282	3	38	256	28	10
(225)	415	355	34	12	M30	315	3	40	285	30	10
250	450/445	385	34	12	M30	345	3	42	314	32	10
300	515/510	450	34	16	M30	408	4	46	368	34	12

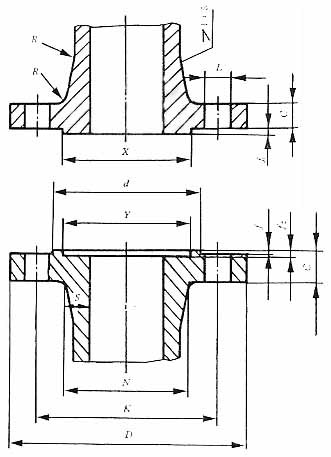

凹凸面結構圖

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN4.0MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸					法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	雙頭螺柱		d	X系列1/系列2	Y系列1/ 系列2	f	f1 f2		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	X系列1/系列2	Y系列1/ 系列2	f	f1 f2		Nmax	Smax	R
15	95	65	14	4	M12	45	39	40	2	4	16	39	12	4
20	105	75	14	4	M12	55	50	51	2	4	16	44	12	5
25	115	85	14	4	M12	65	57	58	2	4	16	49	12	5
32	140/135	100	18	4	M16	78	65	66	2	4	18	62	15	5
40	150/145	110	18	4	M16	85	75	76	3	4	18	70	15	5
50	165/160	125	18	4	M16	100	87	88	3	4	20	80	15	5
65	185/180	145	18	8	M16	120	109	110	3	4	22	101	18	6
80	200/195	160	18	8	M16	135	120	121	3	4	22	116	18	6
100	235/230	190	23	8	M20	160	149	150	3	4.5	24	140	20	6
125	270	220	26/25	8	M24	188	175	176	3	4.5	28	169	22	8
150	300	250	26/25	8	M24/M22	218	203	204	3	4.5	30	198	24	8
(175)	350	295	30	12	M27	258	233	234	3	4.5	34	231	28	10
200	375	320	30	12	M27	282	259	260	3	4.5	38	256	28	10
(225)	415	355	34	12	M30	315	286	287	3	4.5	40	285	30	10
250	450/445	385	34	12	M30	345	312	313	3	4.5	42	314	32	10
300	515/510	450	34	16	M30	408	363	364	4	4.5	46	368	34	12

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN6.3MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸					法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	雙頭螺柱		d	X系列1/系列2	Y系列1/ 系列2	f	f1、f2		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	X系列1/系列2	Y系列1/ 系列2	f	f1、f2		Nmax	Smax	R
15	105	75	14	4	M12	55	39	40	2	4	18	45	15	4
20	130/125	90	18	4	M16	68	50	51	2	4	20	52	16	5
25	140/135	100	18	4	M16	78	57	58	2	4	22	61	18	5
32	155/150	110	23	4	M20	82	65	66	2	4	24	68	18	5
40	170/165	125	23	4	M20	95	75	76	3	4	24	80	20	5
50	180/175	135	23	4	M20	105	87	88	3	4	26	90	20	5
65	205/200	160	23	8	M20	130	109	110	3	4	28	111	23	6
80	215/210	170	23	8	M20	140	120	121	3	4	30	128	24	6
100	250	200	26/25	8	M24/M22	168	149	150	3	4.5	32	152	26	6
125	295	240	30	8	M27	202	175	176	3	4.5	36	181	28	8
150	345/340	280	34	8	M30	240	203	204	3	4.5	38	210	30	8
(175)	370	310	34	12	M30	270	233	234	3	4.5	42	239	32	10
200	405	345	36/34	12	M33/M30	300	259	260	3	4.5	44	268	34	10
(225)	430	370	36/34	12	M33/M30	325	286	287	3	4.5	46	301	38	10
250	470	400	36/41	12	M33/M36	352	312	313	3	4.5	48	326	38	10
300	530	460	36/41	16	M33/M36	412	363	364	4	4.5	54	384	42	12

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN10.0MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸					法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	雙頭螺柱		d	X系列1/系列2	Y系列1/ 系列2	f	f1、f2		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	X系列1/系列2	Y系列1/ 系列2	f	f1、f2		Nmax	Smax	R
15	105	75	14	4	M12	55	39	40	2	4	20	45	15	4
20	130/125	90	18	4	M16	68	50	51	2	4	22	54	17	4
25	140/135	100	18	4	M16	78	57	58	2	4	24	61	18	4
32	155/150	110	23	4	M20	82	65	66	2	4	24	68	18	4
40	170/165	125	23	4	M20	95	75	76	3	4	26	80	20	4
50	195	145	26/25	4	M24/M22	112	87	88	3	4	28	94	22	4
65	220	170	26/25	8	M24/M22	138	109	110	3	4	32	115	25	5
80	230	180	26/25	8	M24/M22	148	120	121	3	4	34	132	26	5
100	265	210	30	8	M27	172	149	150	3	4.5	38	160	30	5
125	315/310	250	34	8	M30	210	175	176	3	4.5	42	189	32	6
150	355/350	290	34	12	M30	250	203	204	3	4.5	46	222	36	6
(175)	380	320	34	12	M30	280	233	234	3	4.5	48	251	38	8
200	430	360	36/41	12	M33/M36	312	259	260	3	4.5	54	284	42	8
(225)	470	400	41	12	M36	352	286	287	3	4.5	56	313	44	8
250	505/500	430	41	12	M36	382	312	313	3	4.5	60	346	48	8
300	585	500	42/48	16	M39/M42	442	363	364	4	4.5	70	408	54	10

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN16.0MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸					法蘭厚度C	法蘭頸
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	雙頭螺柱		d	X系列2	Y系列2	f	f1、f2		Nmax	Smax	R
	法蘭外徑D系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列1/系列2	數量n	螺紋Th.系列1/系列2	d	X系列2	Y系列2	f	f1、f2		Nmax	Smax	R
15	110	75	18	4	M16	52	39	40	2	4	24	49	17	4
20	130	90	23	4	M20	62	50	51	2	4	26	58	19	4
25	140	100	23	4	M20	72	57	58	2	4	28	65	20	4
32	165	115	25	4	M22	85	65	66	2	4	30	76	22	5
40	175	125	27	4	M24	92	75	76	3	4	32	88	24	5
50	215	165	25	8	M22	132	87	88	3	4	36	102	26	5
65	245	190	30	8	M27	152	109	110	3	4	44	131	33	8
80	260	205	30	8	M27	168	120	121	3	4	46	148	34	8
100	300	240	34	8	M30	200	149	150	3	4.5	48	172	36	8
125	355	285	41	8	M36	238	175	176	3	4.5	60	213	44	10
150	390	318	41	12	M36	270	203	204	3	4.5	66	246	48	10
(175)	460	380	48	12	M42	325	233	234	3	4.5	74	287	56	10
200	480	400	48	12	M42	345	259	260	3	4.5	78	316	58	10
(225)	545	450	54	12	M48	390	286	287	3	4.5	82	345	60	10
250	580	485	54	12	M48	425	312	313	3	4.5	88	378	64	10
300	665	570	54	16	M48	510	363	364	4	4.5	100	452	76	10

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN20.0MPa單位： mm

公稱通徑DN	連接尺寸					密封面尺寸					法蘭厚度C	法蘭頸
	法蘭外徑D系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列2	雙頭螺柱		d	X系列2	Y系列2	f	f1、f2		Nmax	Smax	R
	法蘭外徑D系列2	螺栓孔中心圓直徑K	螺栓孔直徑L系列2	數量n	螺紋Th.系列1/系列2	d	X系列2	Y系列2	f	f1、f2		Nmax	Smax	R
15	120	82	23	4	M20	55	27	28	2	5	26	51	18	5
20	130	90	23	4	M20	62	34	35	2	5	28	60	20	5
25	150	102	25	4	M22	72	41	42	2	5	30	67	21	5
32	160	115	25	4	M22	85	49	50	2	5	32	78	23	5
40	170	124	27	4	M24	90	55	56	3	5	34	90	25	5
50	210	160	25	8	M22	128	69	70	3	5	40	108	29	5
65	260	203	30	8	M27	165	96	97	3	5	48	137	36	8
80	290	230	34	8	M30	190	115	116	3	5	54	160	40	8
100	360	292	41	8	M36	245	137	138	3	6	66	204	52	8
125	385	318	41	12	M36	270	169	170	3	6	76	237	56	10
150	440	360	48	12	M42	305	189	190	3	6	82	270	60	10
(175)	475	394	48	12	M42	340	213	214	3	6	84	301	63	10
200	535	440	54	12	M48	380	244	245	3	6	92	340	70	10
(225)	580	483	58	12	M52	418	267	268	3	6	100	377	76	10
250	670	572	58	16	M52	508	318	319	3	6	110	448	94	10

注：表31～35中系列1法蘭連接尺寸與國標及德國法蘭標準尺寸互換，系列2尺寸與原機標法蘭尺寸互換；新產品設計優先采用系列1尺寸。
