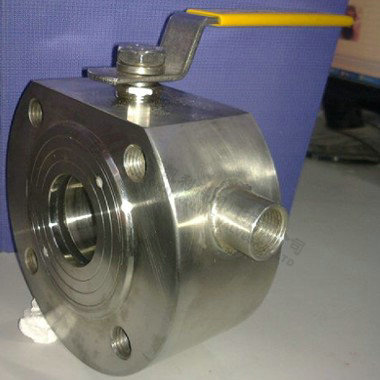

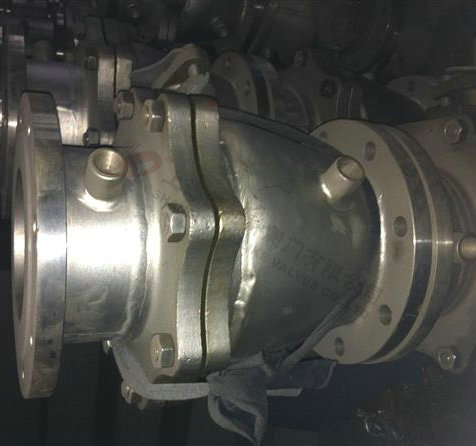

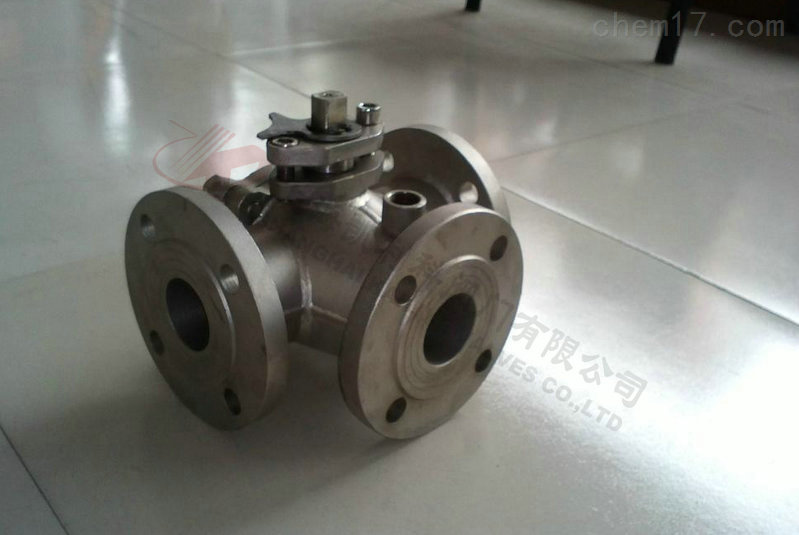

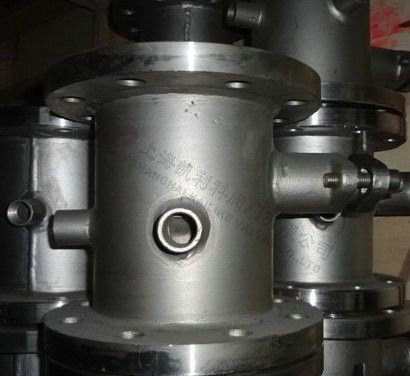

產品名稱：	三通保溫球閥	產品型號：	BQ44F/BQ45F
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	≤450ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

BQ44F/BQ45F保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

產品特點

1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）

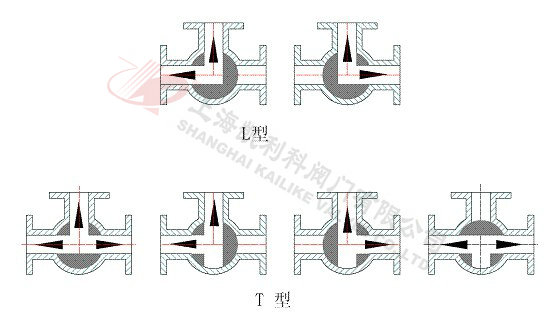

流向選型

保溫三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44F型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45F型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。

零件材料及主要參數

主要零件材料

閥體

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3 (304L)

ZG18Ni12Mo2T

CF8M (316)

CF8M (316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni9 (304)

0Cr19Nill (304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2 (316)

0Cr17Ni12Mo2 (316L)

密封圈

聚四氟乙烯　對位聚笨

填料、墊圈

V型聚四氟乙烯　柔性石墨環　聚四氟乙烯片　柔性石墨復合墊

適用 工況

適用介質

重油、膠類等

硝酸腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

尿素等腐蝕性介質

適用溫度

-28~300℃

應用 規范

法蘭尺寸

JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214

體驗試驗按

GB/T13927-89JB/T9092-99

其余制造規范均按本廠標準

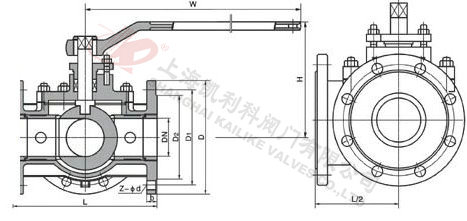

外形結構圖



（國標）主要外形及連接尺寸

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
L	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
H	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-
W	mm	70	80	90	100	110	120	130	140	160	190	220	270	-	-

（美標）主要外形及連接尺寸

150Lb-300Lb
尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
L	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
H	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
W	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-
