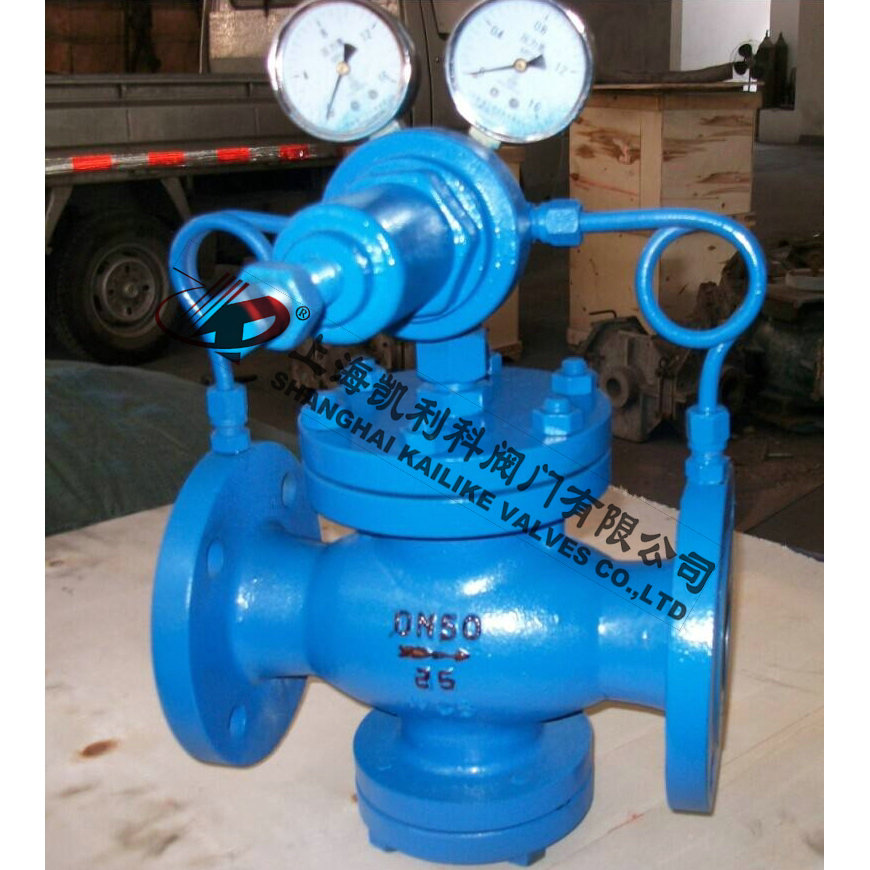

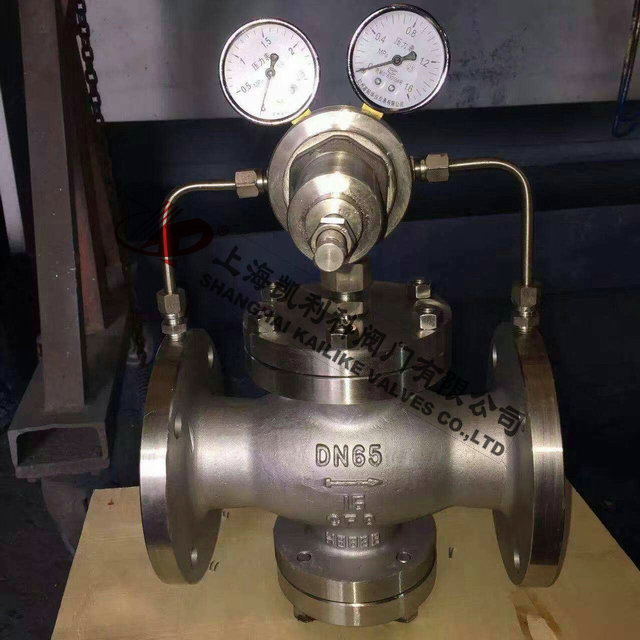

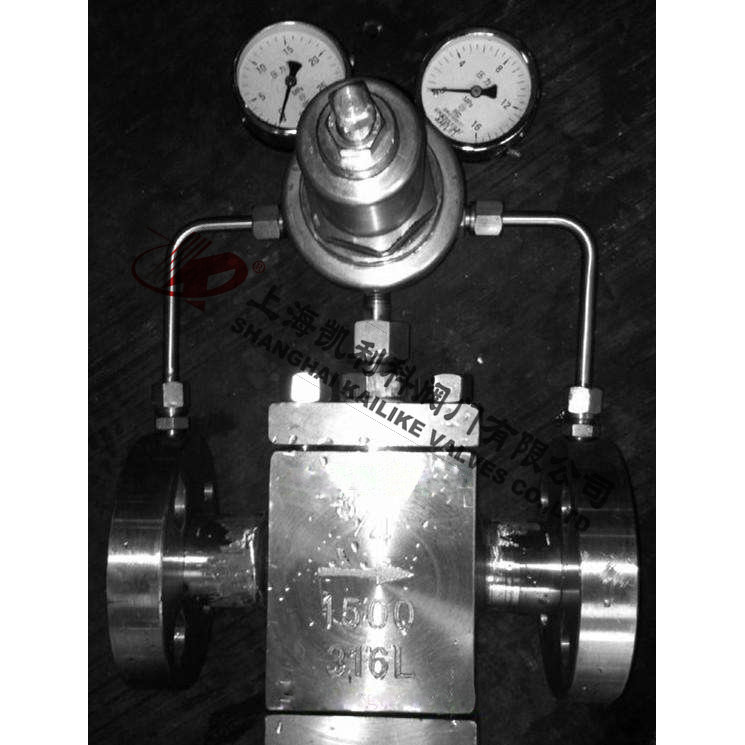

YK43F,YK43X氮氣鋼瓶減壓閥
YK43F、YK43X氮氣鋼瓶減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
|
產品名稱： |
氮氣鋼瓶減壓閥 |
產品型號： |
YK43F、YK43X |
|
公稱通徑： |
DN15～DN500 |
結構形式： |
活塞式、先導式 |
|
工作壓力： |
1.0MPa～6.4.0MPa～16.0MPa～25.0MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-20ºC～+425ºC |
功能作用： |
減壓后穩壓 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼、黃銅 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
YK43F、YK43X氮氣鋼瓶減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
產品作用
本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
性能范圍
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
|
流量特性偏差（Mpa）△P2G |
GB12246-1989 |
|
最小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|
其他標準 |
其他非標定制 |
減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座閥盤 |
2Cr13 |
|
缸套 |
2Cr13/銅合金 |
|
活塞 |
合金鑄鐵 |
|
導閥座導閥桿 |
2Cr13 |
|
主閥彈簧 |
1Cr18Ni9Ti |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si12Mn |
外形結構圖
外形尺寸(PN1.6-4.0)單位：mm
公稱通徑
DN |
外形尺寸 |
|
L |
H |
h |
|
1.6/2.5MPa |
4.0MPa |
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
300 |
800 |
580 |
335 |
|
350 |
850 |
620 |
375 |
|
400 |
900 |
660 |
405 |
|
450 |
900 |
730 |
455 |
|
500 |
950 |
750 |
465 |
外形尺寸(PN6.4-16.0) 單位：mm
公稱通徑
DN |
外形尺寸 |
|
L |
H |
h |
|
6.4MPa |
10.0/16.0MPa |
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
125 |
450 |
415 |
215 |
|
150 |
500 |
430 |
225 |
|
200 |
550 |
495 |
260 |
|
250 |
650 |
545 |
310 |
|
300 |
800 |
600 |
355 |
|
350 |
850 |
640 |
395 |
|
400 |
900 |
690 |
435 |
|
500 |
950 |
|
780 |
495 |
安裝說明
①為了操作和維護方便，該氣體減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氣體減壓閥休上所示箭頭的方向一致。
③為了防止氣體減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
