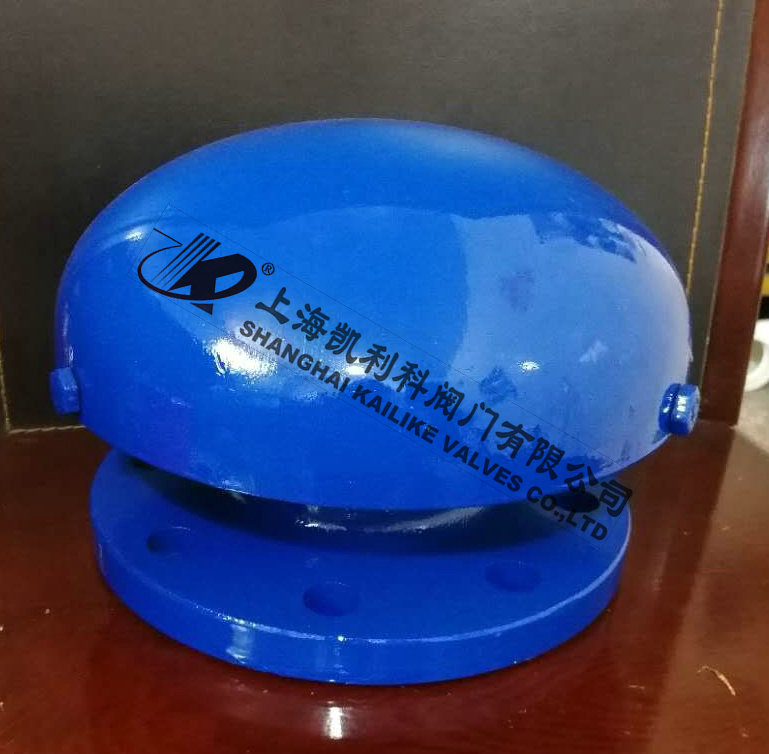

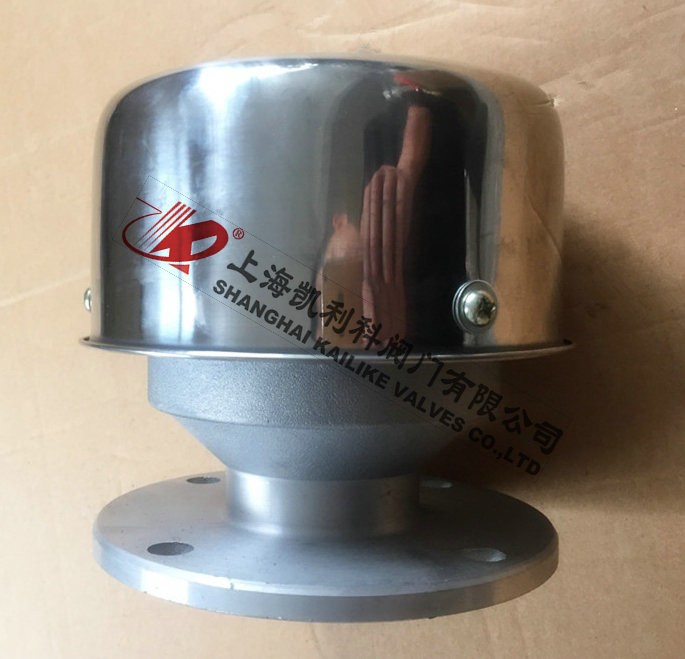

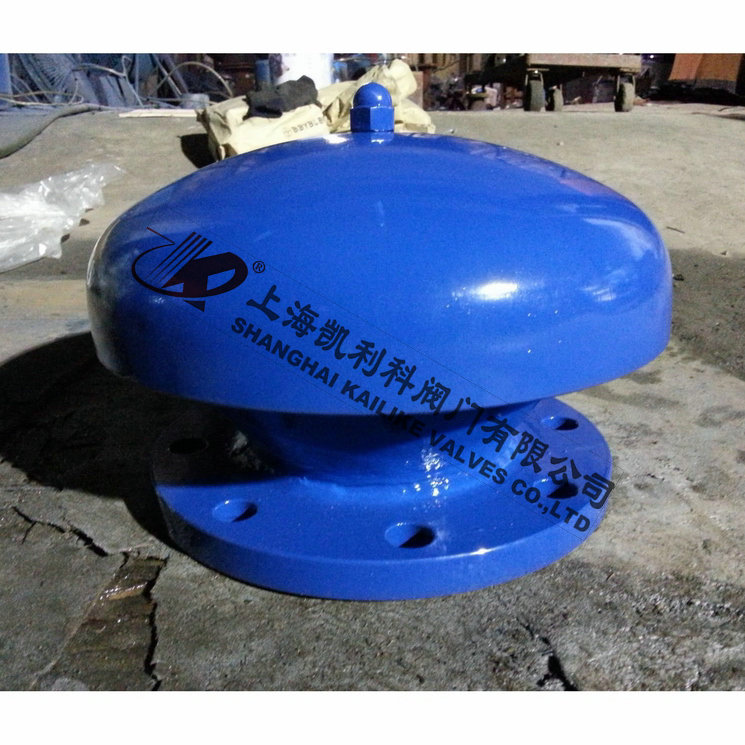

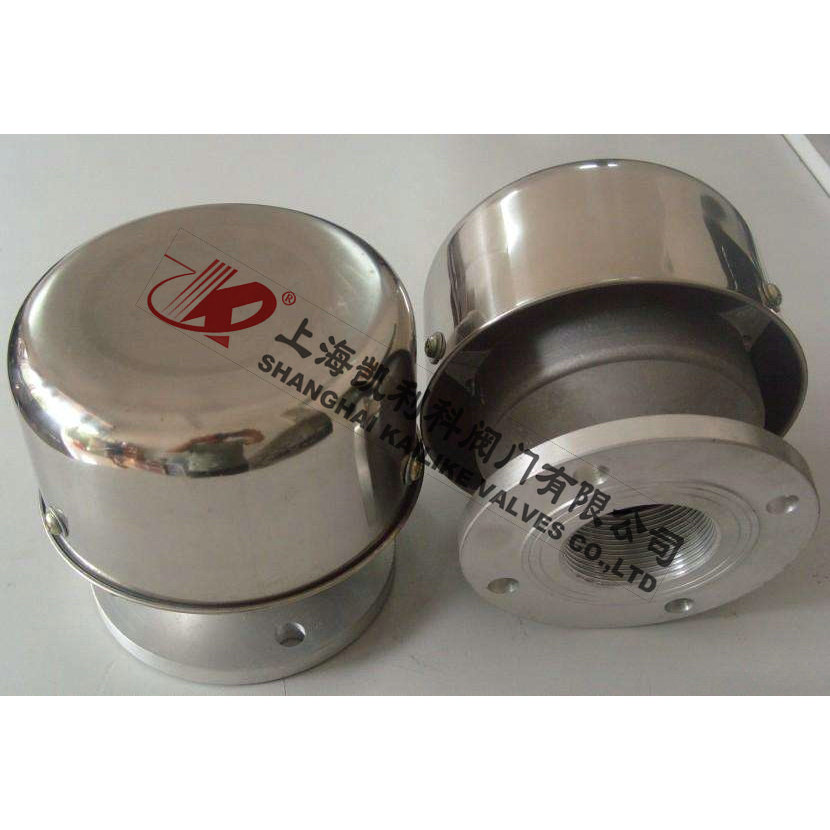

FZT油罐通氣孔
FZT油罐通氣孔安裝于重質油罐頂部起呼吸作用，并為罐內提供足夠的通風條件；同時在事故狀態下起到溢流保護作用，保證罐體的完好，確保油品庫區的消防安全，一般為法蘭連接。
|
產品名稱： |
油罐通氣孔 |
產品型號： |
FZT |
|
公稱通徑： |
DN40～DN300 |
功能作用： |
阻火通氣 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐頂部 |
|
閥體材質： |
鑄鋼、不銹鋼、鋁合金 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
FZT油罐通氣孔安裝于重質油罐頂部起呼吸作用，并為罐內提供足夠的通風條件；同時在事故狀態下起到溢流保護作用，保證罐體的完好，確保油品庫區的消防安全，一般為法蘭連接。
標準規范
生產制造：SY/T0512-1996《石油儲罐阻火器》和API2000的標準
檢測標準：SY/T0512-1996《石油儲罐阻火器》
驗收標準：SY/T0512-1996《石油儲罐阻火器》
測試依據：GB5908-86《石油儲罐阻火器性能和試驗方法》
工作原理
當油罐料膨脹或進油時即通過阻火芯波紋板向外排氣。當油罐卸料時又向罐內吸氣并阻止一切火源通過確保儲罐安全。平時應經常對阻火通氣帽的阻火波紋板的透氣性進行檢查并，保證良好的阻火透氣性能。阻火通氣帽是利用防爆阻火波紋金屬芯件形成的三角形單元來破的儲罐和管線上如加熱燃燒系統、石油氣體回收系統或其它氣體系統。
操作壓力
|
壓力 |
等級 |
|
A |
B |
C |
D |
|
呼出壓力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
由用戶定 |
|
吸入壓力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
由用戶定 |
通氣量表
|
代號 |
規格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
壓力等級Pa |
通氣量m3/h |
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
標準允許泄漏量m3/h |
≤0.04 |
≤0.4 |
外形結構圖
主要外形尺寸
|
通徑 |
D |
A |
B |
L |
H |
|
DN40 |
Φ40 |
Φ100 |
Φ130 |
184 |
184 |
|
DN50 |
Φ50 |
Φ110 |
Φ140 |
194 |
184 |
|
DN80 |
Φ80 |
Φ150 |
Φ185 |
258 |
190 |
|
DN100 |
Φ100 |
Φ170 |
Φ205 |
258 |
190 |
|
DN150 |
Φ150 |
Φ225 |
Φ260 |
345 |
200 |
|
DN200 |
Φ200 |
Φ280 |
Φ315 |
472 |
225 |
|
DN250 |
Φ250 |
Φ335 |
Φ370 |
576 |
260 |
|
DN300 |
Φ300 |
Φ395 |
Φ435 |
680 |
295 |
聲明：【FZT油罐通氣孔】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FZT油罐通氣孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
