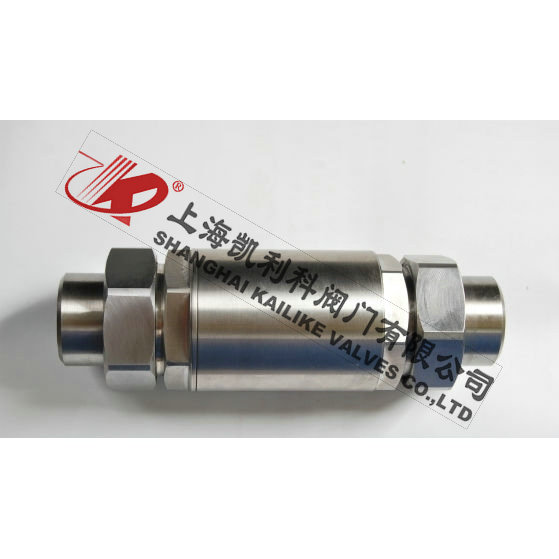

H21X空氣止回閥
H21X空氣止回閥主要用于氣體管路上，主要作用是于防止氣體回流，適用于空氣、CNG天然氣、氫氣等氣體管路，安裝時注意應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
|
產品名稱： |
空氣止回閥 |
產品型號： |
H12X |
|
公稱通徑： |
DN8～DN65 |
結構形式： |
彈簧式 |
|
公稱壓力： |
1.6MPa～32.0MPa |
連接方式： |
焊接、外螺紋 |
|
適用溫度： |
-40ºC～+425ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H21X空氣止回閥主要用于氣體管路上，主要作用是于防止氣體回流，適用于空氣、CNG天然氣、氫氣等氣體管路，安裝時注意應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。
性能參數
|
開啟壓力 |
工作壓力 |
工作溫度 |
材質 |
密封 |
|
0.04MPa |
1.6-6.4MPa |
80℃ |
碳鋼、不銹鋼 |
軟密封 |
|
16.0-32.0MPa |
200℃-425℃ |
碳鋼、不銹鋼 |
硬質合金 |
外形結構圖
主要外形尺寸
|
公稱直徑 |
尺寸（mm） |
|
D |
L |
L1 |
L2 |
M |
D1 |
Do |
|
8 |
32 |
80 |
140 |
12 |
M22×1.5 |
16 |
14 |
|
10 |
35 |
90 |
154 |
15 |
M27×1.5 |
20 |
15 |
|
15 |
42 |
102 |
166 |
17 |
M30×1.5 |
22 |
22 |
|
20 |
50 |
115 |
185 |
18 |
M36×2 |
28 |
28 |
|
25 |
60 |
132 |
208 |
20 |
M42×2 |
32 |
34 |
|
32 |
73 |
150 |
230 |
22 |
M52×2 |
40 |
42 |
|
40 |
80 |
160 |
248 |
24 |
M60×2 |
50 |
50 |
|
50 |
98 |
186 |
278 |
26 |
M72×2 |
60 |
63 |
|
65 |
118 |
240 |
332 |
30 |
M85×2 |
70 |
76 |
聲明：【H21X空氣止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H21X空氣止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
