氣動夾管閥特點及工作原理（圖）
來源：www.abxmm.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:06

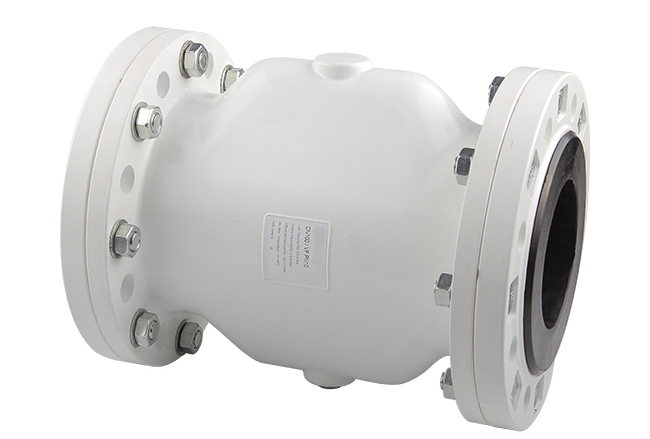

氣動夾管閥工作原理（圖）
1、當壓縮空氣或液體（用最低為2 bar的壓差）進入到
夾管閥時，特制的有很高回彈力的內襯套被壓縮。
2、閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的絕對可靠地關斷，同時也最大限度地提高了內襯套的使用壽命。
3、在這種情況下，氣動夾管閥被關閉，從而使得介質流可以百分之百地被關斷。
4、最大工作壓力根據公稱通徑而定，范圍為2-6 bar。當壓縮空氣或液體中斷時，特制的內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門完全打開。
氣動夾管閥技術參數：
◆公稱通徑：DN40-DN300
◆工作溫度：-20℃ - +150℃
◆工作壓力：2-6bar
◆密封等級：ANSI B 16-104、Class
配件：
電磁閥，壓力開關，壓力調節器，安全保護裝置，過濾器，真空組件，比例調節閥。
氣動夾管閥夾套類型：
耐磨天然橡膠、食品安全天然橡膠、耐高溫天然橡膠、三元乙丙EPDM、黑色食品安全天然橡膠、淺色食品安全天然橡膠、丁晴橡膠Nitrile、黑色食品安全丁腈橡膠、淺色食品安全丁腈橡膠、氟橡膠、硅樹脂、氯丁橡膠、氯磺化聚乙烯橡膠、丁基橡膠等材料。
氣動夾管閥特點：
◆介質流通暢、摩擦阻力極小、百分之百地無泄漏、不發生阻塞以及自身重量輕是氣動夾管閥最為重要的優點。
◆所有的法蘭式夾管閥的外殼均呈扁平的橢圓形，因此保證了較低的壓縮空氣消耗，這不僅意味著可以節省能源，而且同時也確保了氣動夾管閥預定的唇形彎折方向。
◆預定的唇形彎折方向不僅可以保證百分之百地關斷介質流，而且，即便有較大的固體顆粒也可被內襯套包覆，并使其完全關斷。
氣動夾管閥產品用途：
氣動夾管閥用于關斷、調節，定量，磨損性、腐蝕性和纖維性介質。例如顆粒、粉狀材料、丸狀材料、粉塵、和含固體的液體的解決方案。夾管閥適用于各種氣動輸送系統，其應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。
氣動夾管閥安全注意事項：
◆更換內襯套、清潔夾管閥或進行其它任何操作之前，一定要關閉氣源供應，并要斷開近制氣的連接。
◆在夾管閥運行時，一定要確保身體部位、工具或其它特體與之接觸。
◆在閥門接觸到到輸送介質/產品之前，要了解并遵照安全數據表中的說明。
◆當介質的輸送溫度較高時，不要觸摸夾管閥（有造成灼傷的危險）
◆只有在設備已經關機并處于無壓狀態時，允許拆卸夾管閥。
◆為防止夾管閥的最大允許工作壓力/控制壓力過載，設備中須安裝配備壓力限制器和安全閥。
◆不穩定氣體，不能作工作介質使用。
◆請注意，應用的介質或隨夾管閥應用環境的不同，有產生靜電的可能。
◆選用夾管閥材料，除要考慮閥門本身的使用壽命，還要考慮驅動部件（氣路控制、電磁閥等），一旦內襯套發生損壞，介質有可能進入到控制線路中去。
